¶ 1. Назначение
Релейный твердотельный модуль предназначен для коммутации нагрузок переменного напряжения 220 В мощностью до 1100 Вт на канал. Модуль используется в составе системы умного дома для управления освещением и другими нагрузками, которые подходят для коммутации симисторными твердотельными выходами. Симмисторное управление предпочтительнее электромагнитного так как коммутация происходит абсолютно бесшумно, а также симмистор в отличие от электромагнитного реле имеет практически бесконечный ресурс по количеству циклов коммутации. Применяемые симмисторы имеют большой запас по току, поэтому могут применяться для коммутации устройств с высокими пусковыми токами.
Модуль не предназначен для управления нагрузками постоянного напряжения.
Модуль имеет 5 независимых выходных каналов. Каждый канал имеет гальваническую развязку между логической частью системы и силовой нагрузкой. Это повышает электрическую безопасность и снижает влияние силовой части на управляющую электронику. Силовые клеммные колодки выполнены разъемными, что позволяет быстро заменить модуль без перемаркировки силовых проводов. Модуль имеет единый вход для всех силовых каналов, для удобства монтажа имеется несколько точек подключения.
Помимо выходов, модуль имеет 5 входов для подключения слаботочного оборудования: двухпроводных бинарных датчиков, кнопок, сухих контактов или аналоговых датчиков. Входы позволяют использовать модуль не только для управления нагрузками, но и для обработки сигналов от внешних устройств.
Модуль подключается к общей шине умного дома через краевые разъемы типа “папа-мама”. Питание модуля осуществляется также по шине.
¶ 2. Основные функциональные части

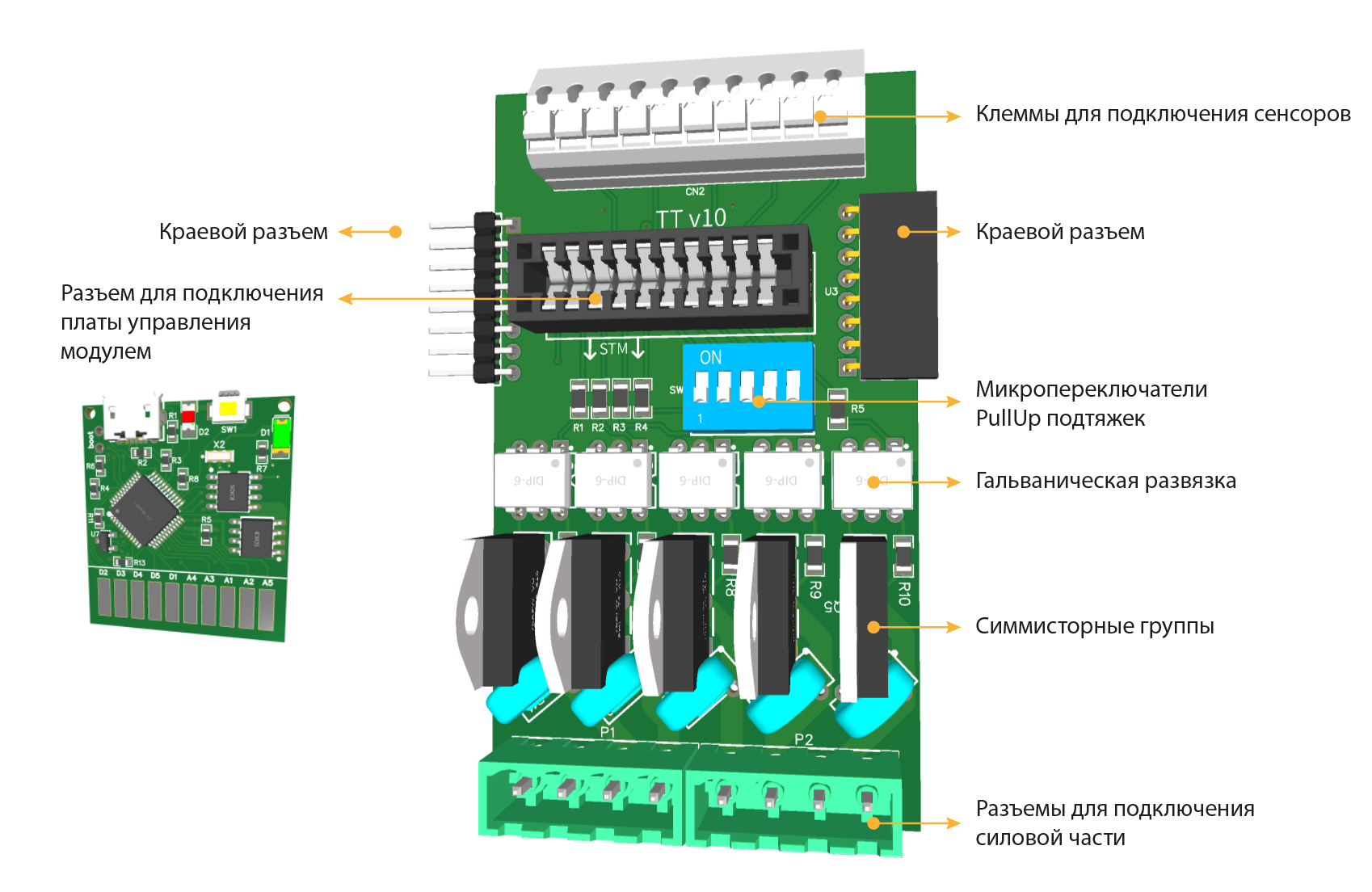

- 5 независимых симмисторных групп с гальваническими развязками и защитой от перенапряжения
- микропереключатели для подключения pullup подтяжек ко входам модуля
- плата управления модулем
- краевые разъемы для подключения шины умного дома (см. Топология системы)
- слаботочные клеммы для подключения сенсоров ко входам модуля (звонковые кнопки, выключатели, бинарные и аналоговые датчики)
- силовые клеммы для подключения нагрузок;
¶ 3. Где применяется
Модуль может применяться для следующих задач:
- управление группами освещениям вкл/выкл;
- коммутация маломощных силовых нагрузок, вытяжки, бытовые приборы, управляемые розетки и т.д;
- управление термоголовками;
¶ 4. Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | CL-0212TT |
| Тип устройства | Релейный твердотельный модуль |
| Напряжение питания | 12 В от внутренней шины |
| Количество выходов | 5 |
| Тип выходов | Симисторный выход с гальванической развязкой |
| Максимальное коммутируемое напряжение | 250 В AC |
| Максимальный ток на канал | 5 А, 230 В AC |
| Максимальная мощность на канал | До 1100 Вт |
| Максимальный пусковой ток | До 50 А в течение 20 мс, 230 В AC |
| Напряжение изоляции между контроллером и выходом | 1500 В |
| Общее количество входов | 5 |
| Количество дискретных входов | 1, тип “сухой контакт” |
| Количество аналоговых входов | 4, тип “сухой контакт” / измерение напряжения 0–5 В |
| Монтаж | DIN-рейка |
| Ширина | 3 DIN |
| Габариты | 53 × 90 × 58 мм |
| Степень защиты | IP20 |
| Страна производства | Россия |

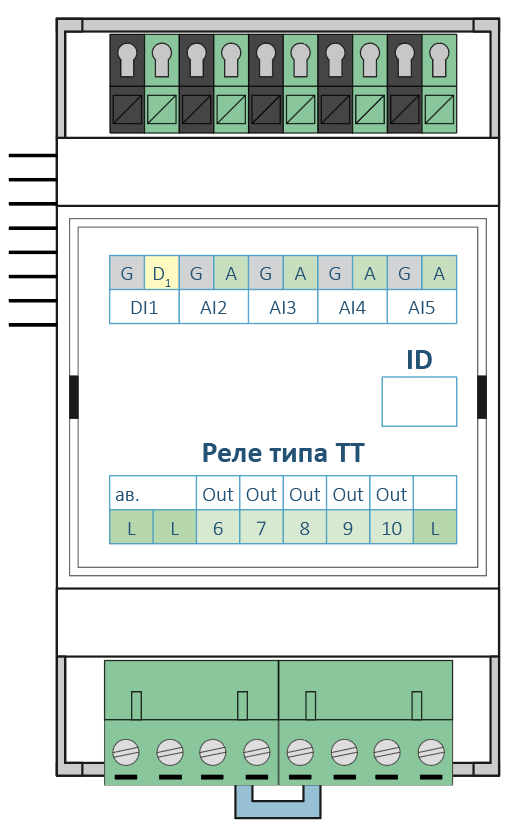

¶ 5. Назначение клемм и разъемов
¶ 5.1. Силовые выходы
| Обозначение | Назначение |
|---|---|
| L | Линия питания нагрузки |
| Out 6 | Управляемый выход канала 6 |
| Out 7 | Управляемый выход канала 7 |
| Out 8 | Управляемый выход канала 8 |
| Out 9 | Управляемый выход канала 9 |
| Out 10 | Управляемый выход канала 10 |
¶ 5.2. Слаботочные входы
| Обозначение | Назначение |
|---|---|
| DI1 | Дискретный вход 1 |
| AI2 | Аналоговый вход 2 |
| AI3 | Аналоговый вход 3 |
| AI4 | Аналоговый вход 4 |
| AI5 | Аналоговый вход 5 |
| G | Общий провод входов |
Входы могут использоваться для подключения кнопок, сухих контактов, бинарных датчиков или аналоговых датчиков. Дискретные входы имеют маркировку DI, аналоговые входы имеют маркировку AI.
К дискретным входам DI могут быть подключены бинарные датчики (кнопки, выключатели, датчики движения, герконы, нормально открытые и нормально закрытые датчики), а также цифровые датчики, работающие по протоколу 1-wire (датчик температуры, датчик влажности, датчик протечки внутрипольный). Аналоговые датчики не могут быть подключены к дискретным входам!
К аналоговым входам AI могут быть подключены любые датчики, бинарные, цифровые и аналоговые (датчик протечки, датчик освещенности, датчик движения аналоговый)
Подробную информацию по возможности подключения датчиков Вы найдете в Таблице подключения датчиков по каналам
¶ 6. Схемы монтажа
¶ 6.1. Общие требования к монтажу
Монтаж модуля должен выполняться квалифицированным специалистом при отключенном питании.
Перед подключением необходимо проверить:
- соответствие нагрузки характеристикам модуля;
- максимальный ток каждого канала;
- тип нагрузки;
- правильность подключения силовых линий;
- наличие защитных автоматов на силовых линиях;
- маркировку проводов;
- надежность фиксации проводов в клеммах;
- корректность подключения модуля к внутренней шине.
¶ 6.2. Установка в щит
- Установить модуль на DIN-рейку.
- Подключить модуль к внутренней шине системы через краевые разъемы.
- Убедиться, что модуль надежно зафиксирован и краевые разъемы установлены корректно
- Подключить силовые провода к силовым клеммам
- Подключить слаботочные провода к слаботочным клеммам
- Проверить правильность подключения перед подачей питания.

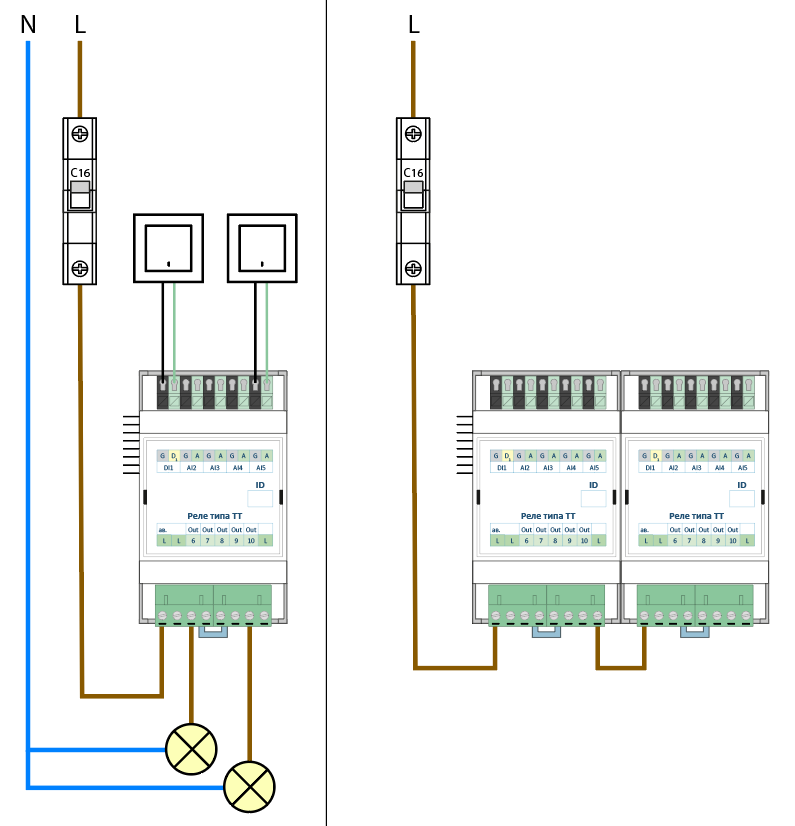

¶ 6.3. Пример подключения на объекте
Пример назначения каналов:
| Канал | Назначение |
|---|---|
| Out 6 | Свет прихожая |
| Out 7 | Свет коридор |
| Out 8 | Подсветка кухни |
| Out 9 | Свет санузел |
| Out 10 | Вентиляция санузел, если нагрузка совместима |
Пример назначения входов:
| Вход | Назначение |
|---|---|
| DI1 | Кнопка управления светом прихожей |
| AI2 | Датчик или вход по проекту |
| AI3 | Датчик или вход по проекту |
| AI4 | Датчик или вход по проекту |
| AI5 | Датчик или вход по проекту |
¶ 7. Настройка
Настройка модуля выполняется в приложении для администрирования после завершения монтажа и проверки подключения.
¶ 7.1. Добавление модуля
- Провести инициализацию модуля (если модуль устанавливается впервые)
- Выбрать модуль и и открыть окно его настроек
- Из выпадающего списка типов модуля выбрать ТТ Релейный модуль. После выбора откроется список каналов, верхний ряд - слаботочные каналы (1 - 5), нижний ряд - силовые (6 - 10).
Не допускается изменение типа модуля - Провести автоматическую настройку выходов
¶ 7.2. Настройка выходов (при необходимости)
Для каждого выхода необходимо указать его назначение.
- Выбрать нужный силовой выход (каналы с 6 по 10)

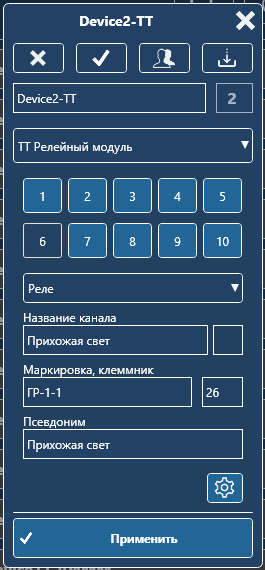

- Из выпадающего списка типов канала выбрать Реле. (не допускается выбор другого типа канала)
- Указать название канала (рекомендуется указывать название с привязкой к конкретной единице оконечного оборудования, например “Прихожая свет”)
- Указать маркировку провода в соответствии с проектом
- Указать номер клеммника в клеммной колодке (при наличии)
- При необходимости провести тонкую настройку канала и тестирование
После внесения изменений в конфигурацию не забудьте Сохранить конфигурацию на сервере
¶ 7.3. Настройка входов
Для каждого входа необходимо указать его назначение.
- Выбрать нужный вход (каналы с 1 по 5)

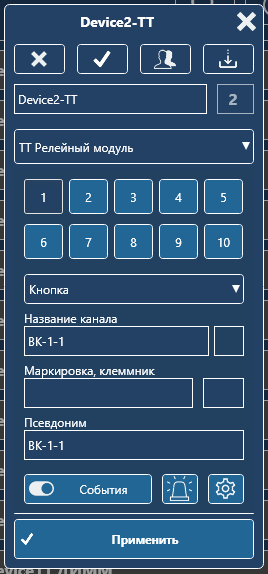

- Из выпадающего списка типов канала выбрать тип канала соответствующий проекту. (см. Описание типов каналов)
- Указать название канала
- Указать маркировку провода в соответствии с проектом
- При необходимости провести тонкую настройку канала и тестирование
- При необходимости использовать микропереключатели PullUp подтяжек
- Настроить событийность в соответствии с типом входа
¶ 7.4. Отображение в интерфейсе
Настройка отображения каналов модуля для клиентского приложения производится в приложении для администрирования в соответствующем разделе
¶ 7.5. Настройка автоматизаций
Настройка автоматизаций производится в приложении для администрирования в соответствующем разделе
¶ 8. Проверка работы модуля
После настройки необходимо выполнить проверку каждого канала и каждого используемого входа.
Порядок проверки:
- Проверить питание модуля.
- Проверить связь модуля с сервером.
- В административной панели выполнить тестовое включение каждого выхода.
- Убедиться, что каждая нагрузка включается и выключается корректно.
- Проверить работу кнопок и датчиков, подключенных ко входам.
- Проверить, что входы правильно отображаются в системе.
- Проверить событийность входов
- Проверить отображение состояний в мобильном приложении.
- Зафиксировать результат проверки в чек-листе пусконаладки.
¶ 9. Ограничения
При использовании модуля необходимо учитывать следующие ограничения:
- максимальный ток на каждый канал не должен превышать 5 А;
- максимальная мощность нагрузки на канал не должна превышать 1100 Вт при 220 В;
- пусковые токи нагрузки не должны превышать допустимые значения модуля;
- модуль предназначен для коммутации совместимых нагрузок переменного напряжения;
- не все типы нагрузок корректно работают с симисторными твердотельными выходами;
- для индуктивных, импульсных или нестандартных нагрузок требуется отдельная проверка совместимости;
- модуль не заменяет автоматические выключатели и другие устройства защиты;
- монтаж должен выполняться только при отключенном питании;
- подключение должно выполняться квалифицированным специалистом.
