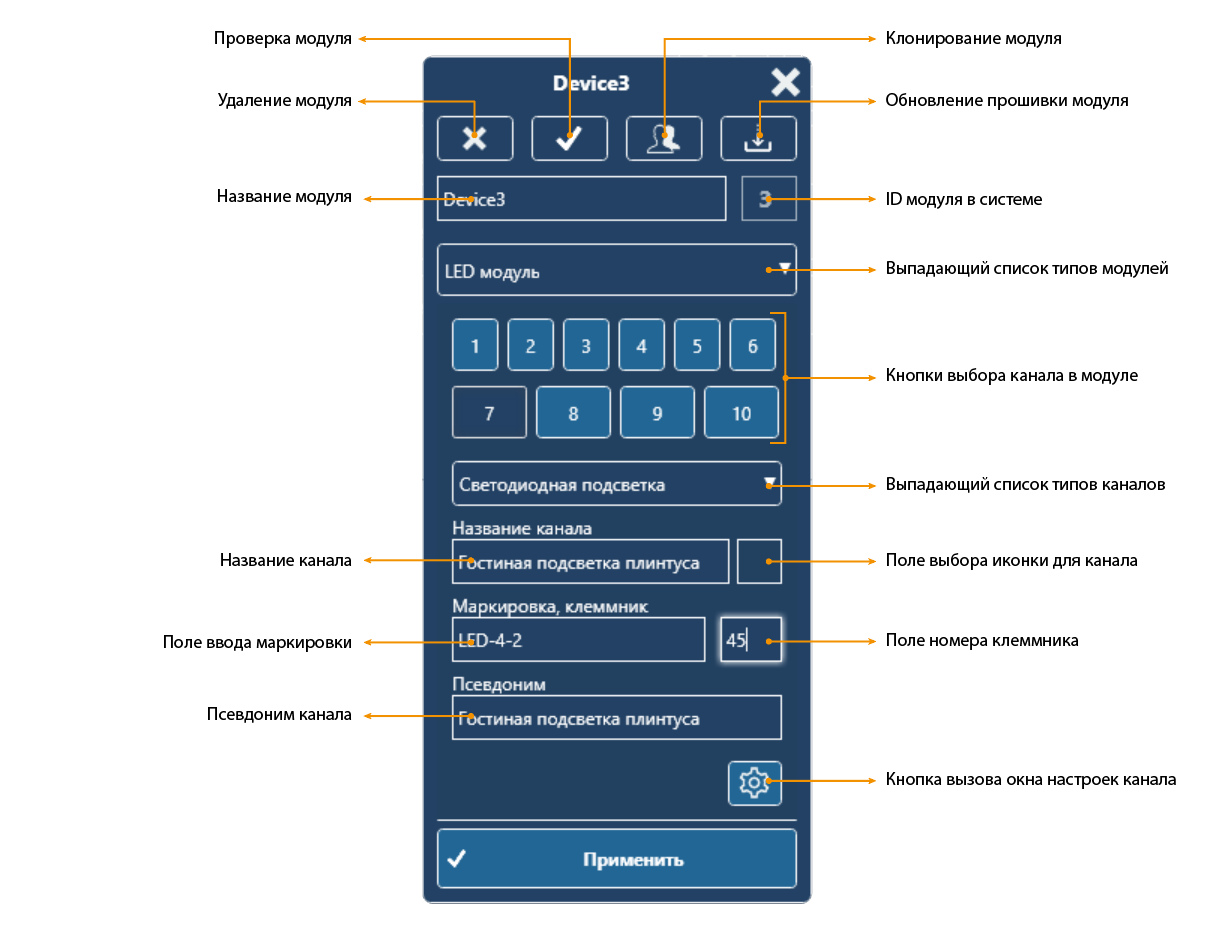

¶ Внешний вид окна настроек модуля
¶ Сервисные инструменты для работы с модулем
¶ Кнопка удаление модуля
При нажатии кнопки удаления модуля и подтверждении выбора в диалоговом окне модуль будет удален из системы. При этом:
- Произойдет автоматический сброс платы управления модулем
- Стирание информации о модуле на сервере умного дома
¶ Кнопка проверки модуля
Кнопка проверки модуля предназначена для проверки доступности модуля в системе, а также получения информации о модуля, версии прошивки и температуры микроконтроллера.
При успешной проверке в таблице устройств в выбранном модуле отобразится “галочка”, а также вся сопутствующая информация. Если модуль не ответит, то вместо “галочки” будет отображен красный крест.
¶ Кнопка клонирования модуля
Клонирование модуля необходимо в случае сброса платы управления модулем или ее замены. Чтобы не настраивать весь модуль заново в системе умного дома существует защитный механизм, заключающийся в том, что сервер, обладая всей информацией о модуле может в автоматическом режиме восстановить на плате управления модулем все настройки. Порядок клонирования:
- Вынуть плату управления их модуля. Не удалять модуль из системы
- Вставить сброшенную плату управления
- Коротко нажать на многофункциональную кнопку на плате управления
- Через 5 секунд модуль выйдет в режим инициализации (красный светодиод начнет моргать раз в секунду)
- Нажать кнопку клонирования модуля.
- Дождаться окончания операции.
¶ Кнопка Обновления прошивки модуля
Обновление прошивки модуля выполняется через сервисное инженерное меню в приложении для администрирования системы
¶ Инструменты для настройки модуля
¶ Поле названия модуля
Поле свободного назначения, Инженер ПНР может вписать туда любое название. Рекомендуется указывать в названии тип модуля для быстрой идентификации в списке устройств. Например Device2 - LED
¶ Поле ID модуля
Поле только для чтения, в нем отображается присвоенный ID при инициализации модуля
¶ Выпадающий список типов модуля
Список всех типов модулей, предусмотренных системой умного дома. При выборе определенного типа модуля из списка и подтверждения намерения в диалоговом окне модуль будет настроен соответствующим образом, в окне настроек модуля отобразятся кнопки выбора каналов в соответствии с типом модуля. При смене типа модуля система предложит провести автоматическую настройку выходных каналов. Ознакомьтесь со всеми типами модулей прежде чем настраивать модуль. Ошибки в настройке типов модулей могут привести к неработоспособности модуля.
¶ Инструменты для настройки каналов модуля
¶ Кнопки выбора каналов
Нажимая на определенную кнопку в окне настроек отобразится информация о выбранном канале: его типе, названии, а также будут доступны кнопки настройки канала и его событийности, если канал является входом.
¶ Выпадающий список типов канала
Список всех типов каналов, предусмотренных системой умного дома. Ознакомьтесь со всеми типами каналов прежде чем их настраивать. Ошибки в настройке каналов могут привести к неработоспособности канала.
¶ Поле ввода названия канала
Поле свободного назначения для идентификации канала на объекте. Рекомендуется указывать привязку к помещению для быстрой идентификации канала, например: Спальня, бра левая.
¶ Поле ввода маркировки
Поле свободного назначения для идентификации канала в соответствии с маркировкой по проекту. Рекомендуется указывать маркировки в соответствии с проектной документацией.
¶ Поле ввода номера клеммника
Поле свободного назначения для идентификации канала в клеммной колодке. Рекомендуется указывать номер клеммника для быстрого проведения обслуживания или ремонтных работ.
¶ Дополнительные инструменты для настройки и тестирования канала
¶ Кнопка вызова окна настроек канала
При нажатии кнопки вызова окна настроек откроется окно настроек канала в соответствии с типом канала
¶ Кнопка настройки событийности
В случае, если канал сконфигурирован как вход, то есть канал передает в систему информацию, полученную из окружающей среды (датчики, выключатели), в окне настроек модуля отобразится кнопка “События”. При нажатии на нее откроется окно настройки действий при возникновении событий в системе.
