¶ 1. Назначение
Плата управления модулем является логическим центром любого модуля системы умного дома. Она устанавливается внутрь модулей системы и отвечает за обработку логики, связь с общей шиной, хранение настроек и выполнение команд.
Главная задача платы управления — обеспечить работу модуля в составе распределенной системы. Именно эта плата принимает команды, обрабатывает события, управляет функциональной частью модуля и передает данные по шине.
Плата выполнена съемной. Это повышает ремонтопригодность системы: при необходимости плату управления можно заменить без полной замены всего модуля.
¶ 2. Роль платы в системе
В каждом модуле системы есть функциональная часть и управляющая часть. Функциональная часть зависит от назначения конкретного модуля, это может быть релейная функция, ШИМ для светодиодных лент, протокол DALI или TRIAC. Плата управления является общей логической частью. Она определяет, как модуль настроен, как он взаимодействует с системой, как обрабатывает входы, как управляет выходами и как обменивается данными с другими устройствами.
Такой подход позволяет использовать единую архитектуру управления во всех модулях системы.

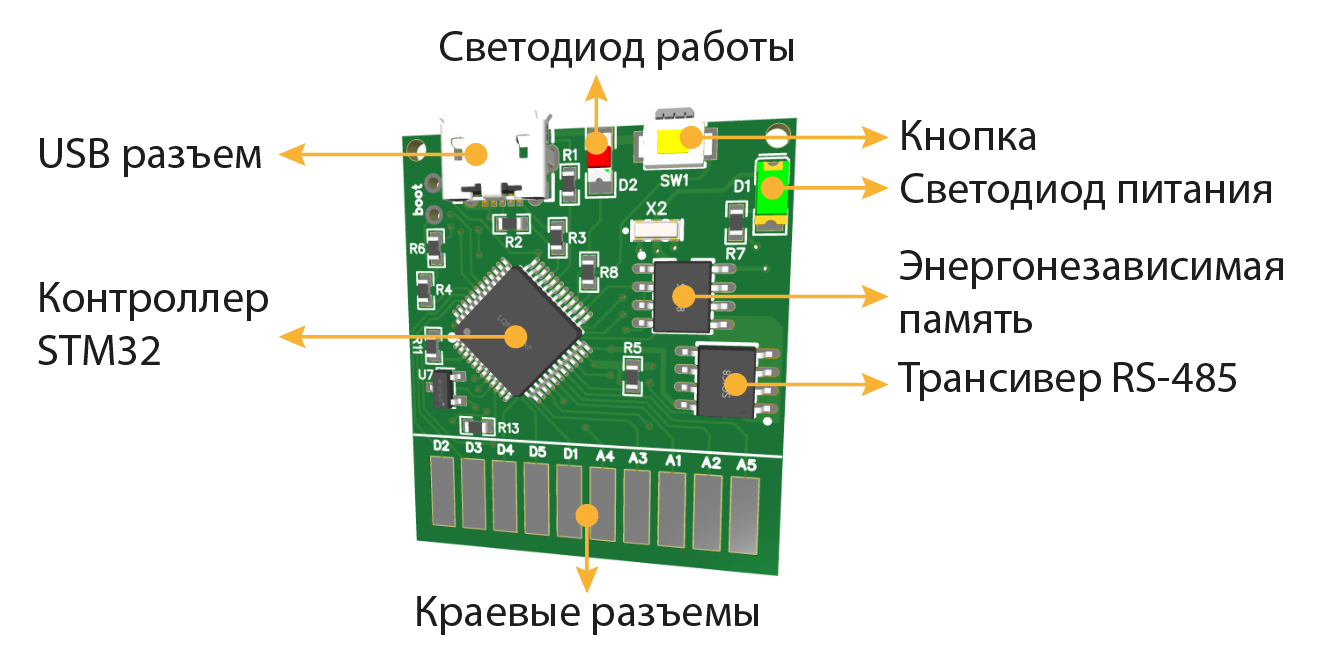

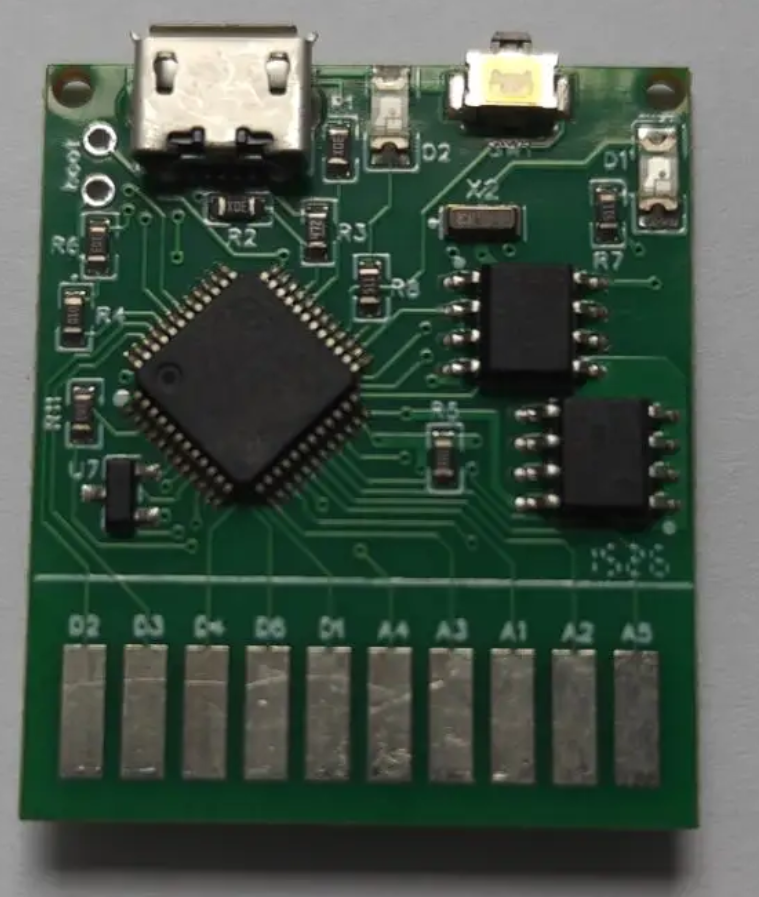

¶ 3. Основные функциональные части
Плата управления включает следующие основные элементы:
- микроконтроллер STM32;
- энергонезависимую память FRAM для хранения настроек;
- трансивер RS-485 для организации общей шины с защитой ESD;
- USB-разъем для прошивки и отладки;
- зеленый светодиод индикации питания;
- красный светодиод индикации обмена данными;
- многофункциональную кнопку для инициализации и сброса модуля;
- краевой разъем для установки платы в модуль;
¶ 4. Установка / замена платы управления модулем
Для установки платы управления модулем внутри любого производимого модуля предусмотрен специальный разъем для подключения. Особенностью данного разъема является то, что он симметричный, то есть теоретически плата управления модулем встает в него в двух положениях.
Правильное положение платы управления - стороной контроллера ВНИЗ, если смотреть на модуль, висящий на DIN-рейке. Не допускается установка платы управления в перевернутом положении! При подаче питания гарантирован выход из строя платы управления.

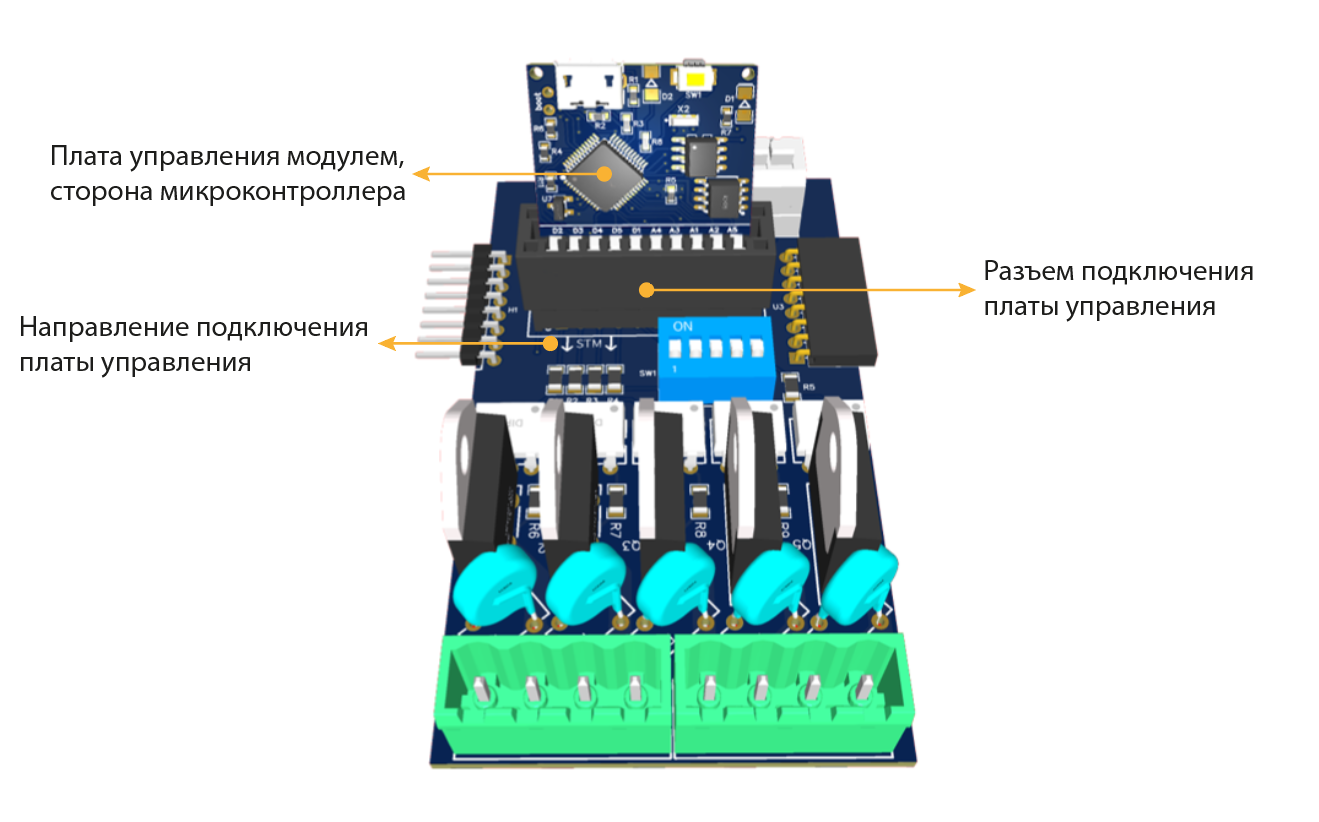

На плате модуля около разъема есть пометки со стрелками и надписью STM, подсказывающие, в какую сторону должен смотреть контроллер платы управления.
Для замены платы управления в установленном модуле:
- снимите крышку модуля на фронтальной части для доступа внутрь модуля;
- вытащите плату управления руками или при помощи подручных средств; (на плате предусмотрены два отверстия для удобного снятия)
- спозиционируйте новую плату у разъема согласно направлению, указанному на модуле;
- легким нажатием на плату управления установите ее в разъеме модуля
Допускается замена платы управления на работающей системе при соблюдении мер электробезопасности
Не применяйте силу при установке платы.
Не нажимайте на плату в месте установки многофункциональной кнопки во избежание сброса модуля при старте. (см. Сброс платы управления модулем)
¶ 5. Прошивка платы управления модулем
Для прошивки платы управления используется кабель USB - mircoUSB и Инженерная утилита.
Подробное описание прошивки платы управления.
¶ 6. Преимущества единой платы управления
Использование единой платы управления дает несколько важных преимуществ:
- единый принцип работы всех модулей;
- одинаковая логика связи с системой;
- унифицированная прошивка;
- единый подход к настройке;
- единый подход к диагностике;
- снижение количества разных аппаратных вариантов;
- упрощение производства;
- упрощение ремонта;
- возможность быстрой горячей замены;
Для инженера ПНР это означает, что разные модули системы работают по единой логике. Для сервисного инженера это означает более простую диагностику и замену.
¶ 7. Проверка платы управления
При диагностике платы управления необходимо проверить:
- наличие питания;
- индикацию питания;
- индикацию обмена данными;
- правильность установки платы в краевой разъем;
- отсутствие механических повреждений;
- состояние USB-разъема;
- реакцию на многофункциональную кнопку;
- связь по RS-485;
- наличие модуля в системе;
- корректность настроек в FRAM;
- соответствие типа модуля в настройках фактическому модулю.
¶ 8. Ограничения
При работе с платой управления необходимо учитывать следующие ограничения:
- плата должна устанавливаться только в совместимые модули системы;
- нельзя устанавливать плату с нарушением ориентации в краевом разъеме;
- прошивка и сервисные операции должны выполняться квалифицированным специалистом;
- сброс настроек следует выполнять только при понимании последствий;
- замена платы может потребовать инициализации и повторной настройки модуля;
- плата не является самостоятельным устройством без функциональной части модуля;
- USB-разъем предназначен для обслуживания, а не для постоянной эксплуатации пользователем.
