¶ 1. Подготовка к прошивке
Прошивка платы управления осуществляется при помощи кабеля USB - microUSB и Инженерной утилиты.
Перед прошивкой убедитесь, что Ваш USB кабель исправен и предназначен для передачи данных, а также, что у Вас установлена Инженерная утилита и драйвера для платы управления модулем.
¶ 2. Порядок прошивки
- Скачайте нужную прошивку из списка прошивок для платы управления модулем (если плата не используется в качестве платы управления модулем, а является, например, модбас-шлюзом, скачайте прошивку из соответствующего раздела)
- Подключите плату к компьютеру используя USB кабель

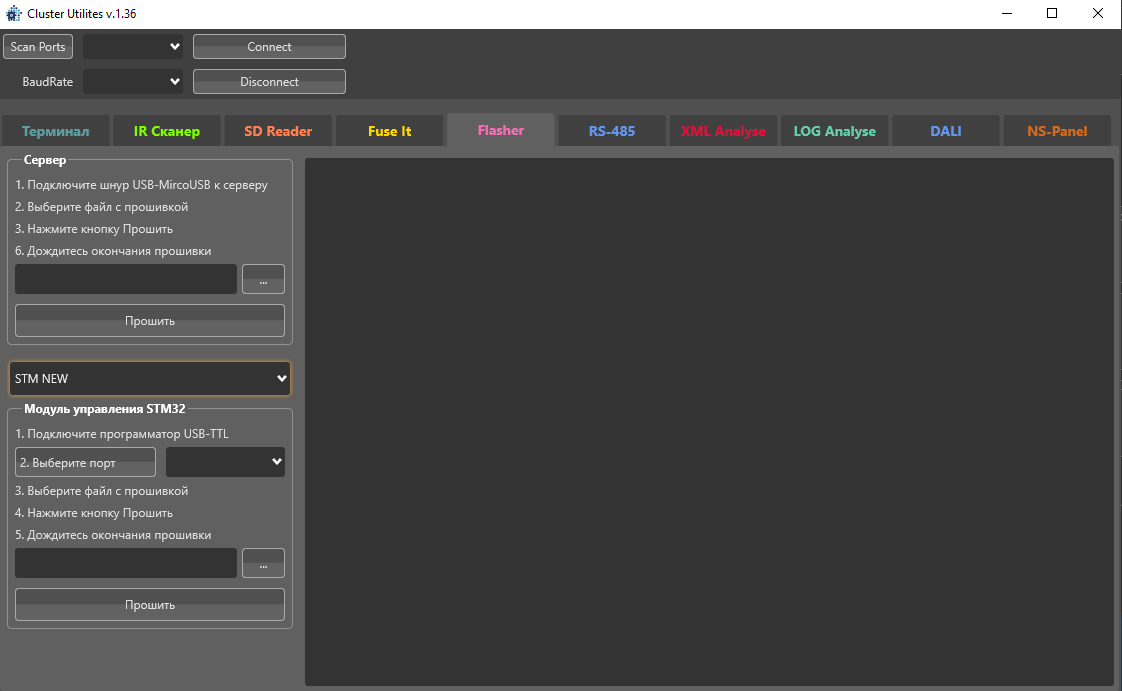

- Откройте Инженерную утилиту на вкладке Flasher
- Из списка микроконтроллеров выберите пункт STM NEW
- Нажмите кнопку выбора COM-порта и выберите из списка порт, к которому подключена плата управления. Если Инженерная утилита не определяет COM-порт, проверьте установку драйверов для работы с платой управления.
- Нажмите кнопку выбора файла прошивки и выберите скачанный файл прошивки
- Отключите плату управления от USB кабеля
- Нажмите кнопку Прошить
- Подключите плату обратно в течении 10 секунд, пока утилита пытается открыть COM-порт. В момент подачи питания на плату начинает работать загрузчик, который получив команду от Инженерной утилиты подготовит плату к загрузке новой прошивки. При этом красный светодиод начинает моргать двойными вспышками (сигнал, что плата готова к прошивке)
- Нажмите многофункциональную кнопку (подтверждение прошивки модуля)
- Дождитесь окончания прошивки (во время прошивки красный светодиод будет быстро моргать и в поле лога Инженерной утилиты будет отображаться прогресс выполнения прошивки).
После окончания прошивки плата готова к работе.
