¶ 1. Назначение
Сервер системы умного дома выполняет две основные функции:
- Является связующим звеном между пользователем и системой;
- Является сервером автоматизации верхнего уровня
Сервер устанавливается на объекте и предназначен для постоянной работы. Он обеспечивает локальное управление системой, выполнение настроенных правил автоматизации и взаимодействие с пользователем через Клиентское приложение и панели управления.
Для связи пользователя с системой умного дома на Сервере предусмотрен Etehernet разъем для подключения к местной локальной сети. Это подключение используется для настройки всей системы при помощи Приложения для администрирования.

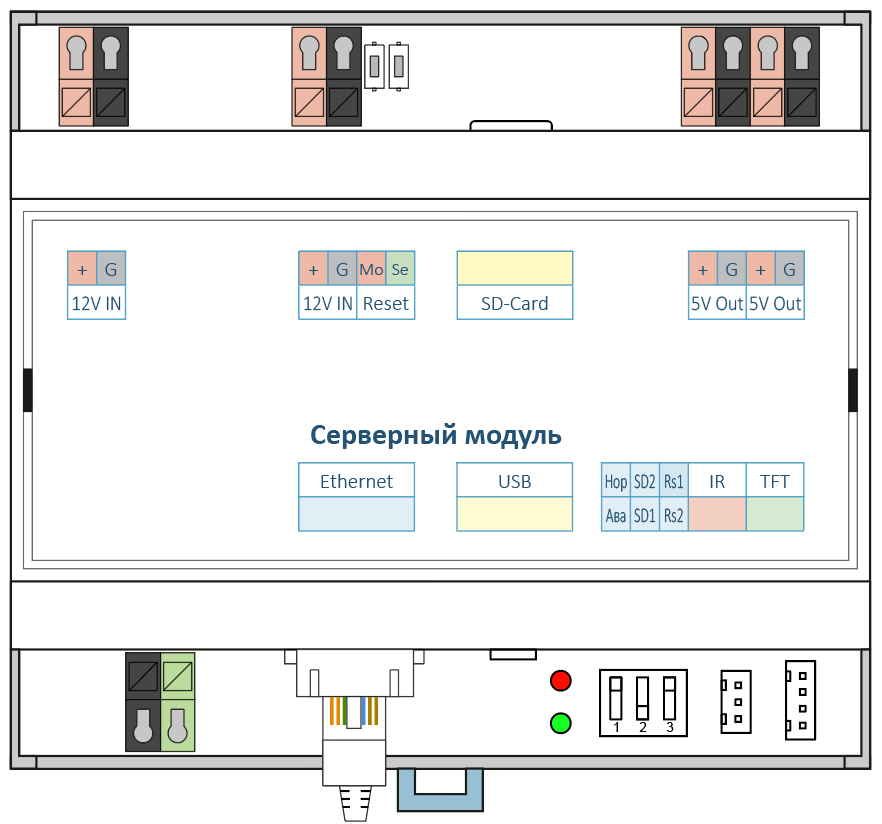

¶ 2. Основные функциональные части сервера
- Контроллер на базе ARM-Cortex-M7 @ 600 MHz
- Flash NAND память для хранения конфигурации
- FRAM память для перезаписи текущих значений
- SD-карта для резервного копирования и хранения логов
- Часы реального времени RTC
- USB порт для отладки и прошивки
- Ethernet разъем для подключения к локальной сети
- Светодиодная индикация
- Микропереключатели для настройки режимов работы сервера
- Вход для подключения питания 12В.
- Кнопки перезагрузки модулей и сервера
- Выход питания 5В
- Разъем для подключения Сервисного экрана
- Разъем для подключения фотоприемника
- Краевой разъем для подключения шины умного дома (см. Топология системы)
- Разъем для подключения шины блока расширения
¶ 3. Технические характеристики сервера
| Контроллер | ARM-Cortex-M7 @ 600 MHz |
| Напряжение питания | 12В DC |
| Выходы питания | 2 (5В DC) |
| Потребляемая мощность | 8 Вт |
| Интерфейс сети | Ethernet |
| Поддерживаемые протоколы | Проприетарный RS-485, MQTT, Modbus RTU/TCP, DALI, ZigBee, KNX |
| Интерфейсы связи с модулями | Шина умного дома |
| Слот модуля расширения | 1 |
| Управление | Клиентское приложение, Дом с Алисой, Apple Home |
| Голосовое управление | Алиса, Siri |
| Монтаж | DIN-рейка |
| Ширина | 6 DIN |
| Габариты | 106 x 90 x 58 мм |
| Рабочая температура | от -40 до +70 °C |
| Степень защиты | IP20 |
| Индикация | светодиоды питания и данных |
| Кнопки управления | перезагрузка сервера, перезагрузка модулей |
| Страна производства | Россия |
¶ 4. Требования к монтажу
Монтаж системы должен выполнять квалифицированный специалист.
Перед монтажом необходимо проверить:
- наличие питания 12В для системы;
- наличие доступа к локальной сети;
- готовность места установки;
- наличие необходимых кабелей;
- наличие схемы подключения;
- маркировку линий;
Общие требования:
- монтаж выполняется при отключенном питании;
- силовые и слаботочные цепи должны быть разделены;
- кабели должны быть промаркированы;
- подключение должно соответствовать проекту;
- не допускается подключение к неподходящему источнику питания;
- сервер должен быть доступен для обслуживания;
- после монтажа необходимо выполнить проверку связи и работоспособности системы.
¶ 5. Первый старт системы
Все модули системы включая Сервер умного дома поставляются уже прошитыми, базовая конфигурация уже записана в память Сервера.
Для первого старта необходимо:
- Установить сервер и необходимые модули в щит на DIN рейки, соединив их краевыми разъемами. Для перехода с одной DIN рейки на другую использовать Комплект перехода между DIN рейками
- Установить терминатор в конце общей шины
- Подключить к клеммам питания сервера 12В от блока питания соблюдая полярность. Питание модулей осуществляется по общей шине
- Подключить сервер к локальной сети используя Ethernet разъем. (по умолчанию на сервере настроено подключение по DHCP, для изменения настроек используется Сервисный экран)
- Дождаться загрузки сервера
- Узнать IP адрес, выделенный роутером серверу (при использовании DHCP)
- Подключиться к серверу используя приложение для администрирования используя полученный IP адрес и порт (порт по умолчанию 8005)
- После успешного подключения ввести имя пользователя и пароль для доступа к функциям администрирования (по умолчанию: Администратор, пароль 1234)
Дополнительные сведения о первом запуске Вы можете посмотреть в разделе Первый запуск
¶ 6. Настройка системы умного дома
Производить настройку системы умного дома следует согласно разделу документации
Общий план настройки:
- Инициализация модулей
- Настройка каналов управления в модулях
- Настройка простых автоматизаций в рамках общей децентрализации системы
- Настройка сложных автоматизаций (сценарии, виртуальные переключатели, таймеры, правила, скрипты)
- Настройка интеграций с другими системами (беспроводные устройства, устройства, работающие по протоколам (MQTT, DALI, Modbus), голосовые помощники, камеры и т.д.)
- Настройка клиентского приложения
¶ 7. Проверка работы сервера
После настройки необходимо выполнить полную проверку работы сервера и системы.
Проверяются:
- питание сервера;
- доступность сервера в локальной сети;
- открытие административной панели;
- связь с модулями;
- корректность отображения устройств;
- управление выходами;
- работа входов;
- обработка событий от датчиков;
- выполнение простых и сложных автоматизаций;
- работа сенсорных панелей;
- работа мобильного приложения;
- отправка уведомлений;
- сохранение настроек;
- корректная работа после перезагрузки сервера.
Результаты проверки рекомендуется фиксировать в чек-листе пусконаладки.
¶ 8. Резервное копирование
После завершения настройки объекта необходимо выполнить резервное копирование конфигурации.
Резервная копия позволяет восстановить настройки объекта после сбоя, замены оборудования или ошибочных изменений.
Рекомендуется выполнять резервную копию:
- после первичной настройки объекта;
- после внесения значительных изменений;
- перед обновлением программного обеспечения;
- перед заменой оборудования;
- после завершения пусконаладки.
¶ 9. Обновление программного обеспечения сервера
Обновление программного обеспечения сервера должно выполняться только ответственным специалистом.
Перед обновлением необходимо:
- проверить стабильность питания;
- выполнить резервное копирование;
- убедиться, что есть доступ к серверу;
- ознакомиться с описанием обновления;
- предупредить пользователя о возможной временной недоступности системы.
После обновления необходимо проверить:
- запуск сервера;
- доступ к административной панели;
- связь с модулями;
- работу основных сценариев;
- работу мобильного приложения;
- отсутствие критических ошибок в журнале событий.
Не рекомендуется выполнять обновление во время активной эксплуатации объекта, если это может повлиять на работу инженерных систем.
¶ 10. Ограничения
Сервер управляет только теми устройствами, которые добавлены в систему, физически подключены и корректно настроены.
Сервер не может:
- управлять неподключенным оборудованием;
- исправлять ошибки монтажа;
- компенсировать неправильный проект электрики или инженерных систем;
- гарантировать совместимость с любым сторонним устройством без проверки;
- работать стабильно при нестабильном питании;
- обеспечивать доступ из приложения при отсутствии необходимых сетевых условий;
- выполнять сценарии, которые не были заранее настроены;
- заменять специализированные охранные или пожарные системы, если они требуются по нормам.
Корректная работа сервера зависит от правильного проектирования, монтажа, настройки и обслуживания всей системы.
¶ 11. Требования к эксплуатации
Для стабильной работы сервера рекомендуется:
- обеспечить постоянное питание;
- не отключать сервер без необходимости;
- не изменять сетевые настройки без согласования с инженером;
- не удалять устройства и сценарии без понимания последствий;
- выполнять резервное копирование после изменений;
- периодически проверять журнал событий;
- своевременно выполнять обслуживание;
- ограничивать доступ к административной панели;
- не передавать инженерные учетные записи конечным пользователям без необходимости.
