¶ 1. Назначение
Модуль диммера DALI предназначен для управления светильниками и драйверами освещения по цифровому интерфейсу DALI. Модуль используется в составе системы умного дома для включения, выключения и регулировки яркости, теплоты и цвета DALI-светильников.
DALI-модуль применяется в проектах, где требуется более профессиональное и предсказуемое управление светом, управление DALI выполняется не изменением формы питающего напряжения, а передачей управляющих команд на драйвер светильника. Сам светильник или его драйвер должен поддерживать интерфейс DALI. Модуль поддерживает управление как отдельными светильниками, так и групповое управление, а также управление сценами, предусмотренными протоколом DALI.
Модуль имеет 1 канал для подключения к шине DALI. На одной шине может располагаться до 64 адресных DALI-устройств. Один модуль может управлять 10 отдельными светильниками или группами светильников на одной шине.
Дополнительно модуль формирует питание шины DALI. Для работы модуля требуется внешний источник питания 24 В. На модуле установлен регулятор напряжения и тока, обеспечивающий питание шины DALI напряжением 16 В с ограничением тока до 250 мА.
Модуль подключается к общей шине умного дома через краевые разъемы типа “папа-мама”. Питание логической части модуля осуществляется по шине системы. Питание шины DALI осуществляется через специальный разъем на модуле.
¶ 2. Основные функциональные части
Модуль диммера DALI включает следующие функциональные части:
- 1 канал подключения к шине DALI;
- встроенный источник питания шины DALI 16 В с ограничением тока;
- клеммы подключения внешнего питания 24 В;
- плата управления модулем;
- Краевые разъемы для подключения шины умного дома (см. Топология системы)
- Светодиод работы DALI шины
¶ 3. Где применяется
- DALI-модуль может применяться для следующих задач:
- управление яркостью DALI-светильников;
- управление группами DALI-светильников;
- управление теплотой DALI-светильников;
- управление цветом DALI-светильников;
- управление сценами протокола DALI;
¶ 4. Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | CL-0216DALI |
| Тип устройства | Модуль диммера DALI |
| Назначение | Управление светильниками по интерфейсу DALI |
| Напряжение питания логической части | 12 В от внутренней шины |
| Количество выходов | 1 |
| Тип выхода | Интерфейс DALI |
| Напряжение шины DALI | 16 В |
| Ограничение тока шины DALI | 250 мА |
| Максимальное количество устройств на шине DALI по стандарту | 64 |
| Максимальное количество групп светильников на шине DALI по стандарту | 16 |
| Максимальное количество световых сцен DALI по стандарту | 16 |
| Максимальное количество управляемых светильников | 10 отдельных или групп (возможны комбинации) |
| Входы | Нет |
| Монтаж | DIN-рейка |
| Ширина | 2 DIN |
| Габариты | 36 × 90 × 58 мм |
| Степень защиты | IP20 |
| Страна производства | Россия |
¶ 5. Назначение клемм и разъемов
¶ 5.1. Клеммы DALI-шины

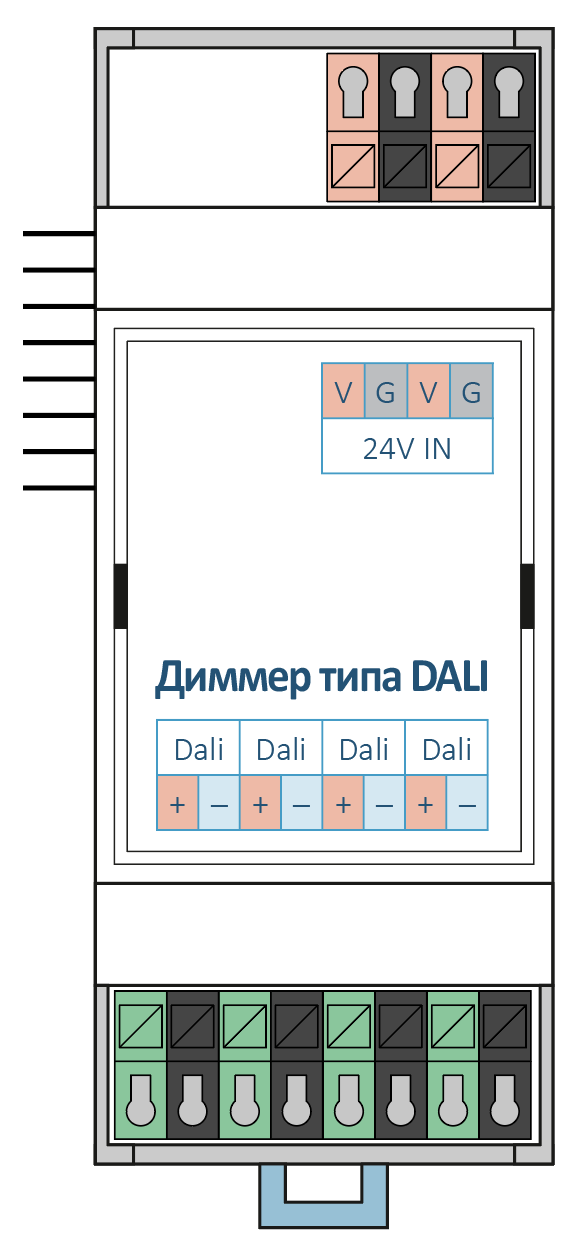

Модуль имеет несколько клемм DALI для удобного подключения нескольких участков линии или нескольких групп проводников в щите. При этом они относятся к одной DALI-шине.
| Обозначение | Назначение |
|---|---|
| DALI + | Линия DALI |
| DALI - | Линия DALI |
Несмотря на то, что клеммы модуля не имеют полярности, важно соблюдать общую полярность при подключении нескольких участков линии к клеммам, линии условного плюса подключать к одной клемме, линии условного минуса к другой клемме. DALI-линия подключается к DALI-входам драйверов светильников. Питание на светильники и драйверы подается отдельно в соответствии со спецификацией светильников.
¶ 5.2. Клеммы питания модуля
| Обозначение | Назначение |
|---|---|
| 24V IN V | Плюс внешнего питания 24 В |
| 24V IN G | Минус внешнего питания 24 В |
Для работы модуля необходимо подключить внешний источник питания 24 В. Не допускается подключать модуль к источнику питания с неподходящим напряжением, а также требуется соблюдать полярность при подключении питания.
¶ 5.3. Входы
DALI-модуль не имеет собственных входов для подключения кнопок или датчиков.
Если нужно управлять DALI-светом с кнопок, выключателей или датчиков, они подключаются к отдельным модулям ввода системы. После этого в административном приложении настраивается логика: событие от входа запускает управление DALI-группой или сценарием.
¶ 6. Схемы монтажа
¶ 6.1. Общие требования к монтажу
Монтаж DALI-модуля должен выполняться квалифицированным специалистом при отключенном питании.
Перед подключением необходимо проверить:
- соответствие модуля проекту;
- наличие внешнего источника питания 24 В;
- правильность подключения питания 24 В;
- правильность подключения DALI-линии;
- количество DALI-устройств на шине;
- количество групп светильников;
- наличие DALI-драйверов у светильников;
- правильность подачи питания на драйверы светильников;
- надежность фиксации проводов в клеммах;
- корректность подключения модуля к внутренней шине системы;
- наличие маркировки DALI-линии и светильников.
Не допускается подключать к DALI-клеммам напряжение 220 В.

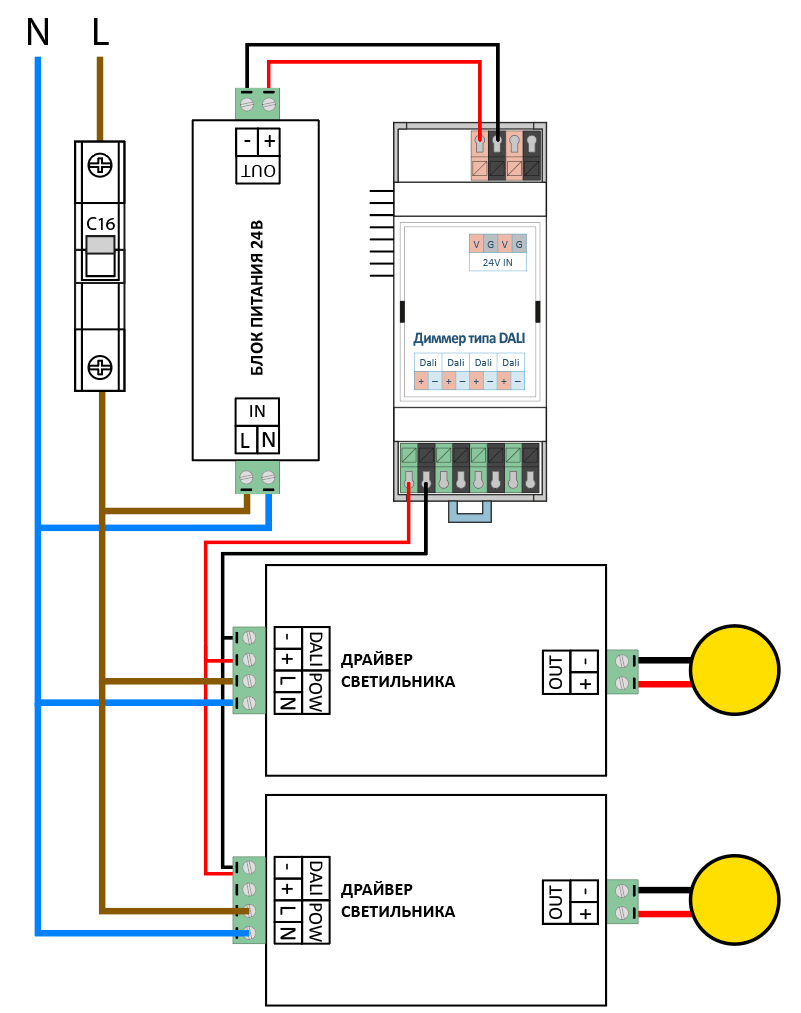

¶ 6.2. Установка в щит
Порядок установки:
- установить DALI-модуль на DIN-рейку;
- подключить модуль к внутренней шине системы через краевые разъемы;
- подключить внешний источник питания 24 В к клеммам 24V IN;
- подключить DALI-линию к клеммам DALI;
- подключить DALI-линию к DALI-драйверам светильников;
- проверить правильность подключения перед подачей питания;
- подать питание на модуль и DALI-драйверы;
- проверить связь модуля с сервером;
- перейти к настройке DALI-устройств.
¶ 7. Настройка
Для работы с шиной DALI необходимо сначала провести адресацию и настройку с помощью программатора шины Dali
Настройка LED модуля выполняется в приложении для администрирования после завершения монтажа и проверки подключения.
¶ 7.1. Программирование шины DALI
В рамках системы умного дома Codmi была разработана прошивка для платы управления модулем превращающая его в полноценный DALI-программатор. Изучите инструкцию по работе с программатором прежде чем начинать работать с шиной DALI
¶ 7.2. Добавление модуля
Порядок настройки:
- Провести инициализацию модуля (если модуль устанавливается впервые)
- Выбрать модуль для настройки

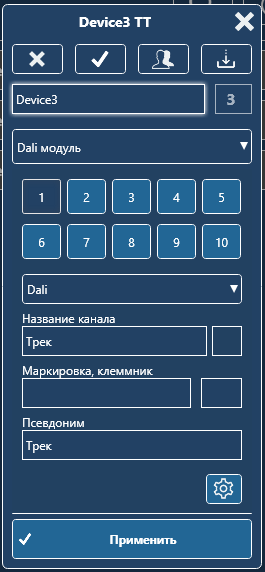

- Из выпадающего списка типов модуля выбрать Dali модуль. После выбора откроется список каналов (1-10), на каждый канал можно настроить управление определенным светильником или группой DALI.
¶ 7.2. Настройка каналов
- Выбрать канал
- Из выпадающего списка типов канала выбрать тип канала в соответствии с типом светильника
| Назначение светильника | Тип канала в списке |
|---|---|
| Управление яркостью светильника | Dali |
| Управление яркостью и теплотой светильника | Dali WW |
| Управление яркостью и цветом светильника | Dali RGB |
- Указать название канала (рекомендуется указывать название с привязкой к конкретной единице оконечного оборудования, например “Гостиная трек”)
- Указать маркировку провода в соответствии с проектом
- Указать номер клеммника в клеммной колодке (при наличии)
После настройки типа канала необходимо произвести привязку адреса светильника или группы на шине DALI к настроенному каналу.
- Вызовите меню настройки канала (кнопка с шестеренкой)
- Введите ID устройства в соответствии с типом привязки
| Тип привязки | Значение ID устройства |
|---|---|
| Одиночный светильник | 0 - 64 (в соответствии с коротким адресом, заданным при программировании шины DALI |
| Группа светильников | 100 + N (где N - номер группы от 0 до 15, заданный при программировании шины DALI) |
- При необходимости провести тестирование канала
После внесения изменений в конфигурацию не забудьте Сохранить конфигурацию на сервере
¶ 7.3. Отображение в интерфейсе
Настройка отображения каналов DALI модуля для клиентского приложения производится в приложении для администрирования в соответствующем разделе
¶ 7.4. Настройка автоматизаций
Настройка автоматизаций с DALI светильниками производится в приложении для администрирования в соответствующем разделе
¶ 8. Проверка работы модуля
После настройки необходимо проверить работу DALI-модуля, DALI-шины и каждой настроенной группы.
Порядок проверки:
- проверить питание DALI-модуля 24 В;
- проверить наличие питания на DALI-драйверах;
- проверить подключение DALI-линии;
- проверить связь модуля с сервером;
- проверить работу каждой DALI-группы;
- проверить плавное изменение яркости;
- проверить отсутствие мерцания;
- проверить отображение DALI-групп в мобильном приложении;
- проверить работу после перезагрузки системы;
- зафиксировать результат проверки в чек-листе пусконаладки.
Если отдельный светильник не реагирует на команды, необходимо проверить его питание, подключение DALI-линии, адресацию и принадлежность к группе.
¶ 9. Ограничения
При использовании DALI-модуля необходимо учитывать следующие ограничения:
- модуль предназначен для управления только DALI-совместимыми светильниками и драйверами;
- модуль не предназначен для прямой коммутации нагрузки;
- питание светильников выполняется отдельно от DALI-линии;
- к DALI-клеммам нельзя подключать напряжение 220 В;
- для работы модуля требуется внешний источник питания 24 В;
- количество устройств на DALI-шине не должно превышать допустимое значение;
- количество групп не должно превышать возможности модуля и проекта;
- все светильники должны быть корректно адресованы;
- светильники должны быть распределены по группам согласно проекту;
- при замене DALI-драйвера может потребоваться повторная адресация или настройка;
- модуль не имеет собственных входов для кнопок и датчиков;
- управление с кнопок и датчиков требует отдельного модуля ввода;
- монтаж должен выполняться только при отключенном питании;
- подключение должно выполняться квалифицированным специалистом.
